商品の詳細情報

Burr-Brown高音質シリーズICのPCM1794A採用DAC


【ニュースリリース】
FX-AUDIO-『DAC-SQ5J』を新発売
PDFファイル
【メディア各社掲載記事】
インプレス AV Watch
PHILE WEB
『FX-AUDIO- DAC-SQ5J Labo’s View記事』
◆『 NFJ公式ブログ記事 』
弊社ではこれまで、使い勝手やトレンドに合わせて高音質かつコストパフォーマンスの高い製品をリリースして参りましたが、その中でもこちらの製品は少し特殊で、高品質・高音質部品を惜しみなく投入した高級機とも言える志向の製品です。
ハイエンドオーディオ機で採用されているギミックを盛り込むなど、仕上がりは抜群となっておりますのでご満足いただけると思います。

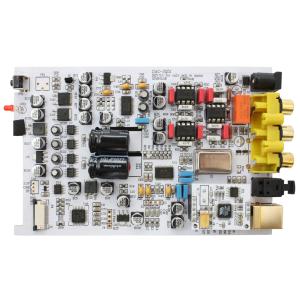

2022年2/2販売より、第7ロットへリニューアルメイン基板の変更はございません。
・オペアンプLME49720×2→メーカー生産終了につき同一回路の互換品LM4562×2へ変更
・オペアンプOPA2604→LM4562へ変更
・電源デカップリングコンデンサの変更
2020年12/17販売より、第6ロットへリニューアルメイン基板の回路及び音質に大きく影響する変更はございません。
・電源デカップリングコンデンサの変更
・その他細かい部品変更
2019年8/29販売より、第5ロットへリニューアルメイン基板の回路及び音質に大きく影響する変更はございません。
・電源デカップリングコンデンサの変更
・その他細かい部品変更
2018年11/17販売より、第4ロットへリニューアルメイン基板の回路及び音質に大きく影響する変更はございません。
・電源デカップリングコンデンサの変更
・その他細かい部品変更
2018年8/16販売より、第3ロットへリニューアルメイン基板の回路及び音質に大きく影響する変更はございません。
・フロントパネルディスプレイ保護アクリルパネルの部材変更し表示をクリアに
・USBレシーバー SA9027 → VT1728A に変更
・電源デカップリングコンデンサの変更
・その他細かい調整
2018年2/15販売より、第2ロットへリニューアルメイン基板の回路及び音質に大きく影響する変更はございません。
前回の販売後、「無音時出力カット機構動作時のリレー稼働音が気になる」というご意見を多数の方からいただいておりました。
今回そのご意見を反映し、リレーの動作タイミングを変更することにより、頻繁にリレーが稼働しないように仕様変更いたしました。
・リレーの動作タイミングを変更
・起動/終了の表示を変更
【製品の特徴】
■Burr-Brown 「PCM1794A」DACを採用
オーディオ専門ICブランド「バーブラウン」の中でも高性能・高音質シリーズICのPCM1794Aを採用
SN比127dB ダイナミックレンジ最大132dB 歪み率0.0004%で現行のDAC ICの中でトップクラスを誇る高性能・高音質を備えています。
■オーディオレシーバICにAK4113を採用
デジタルオーディオレシーバーには日本メーカー旭化成製のICでオーディオ業界で定評のあるAK4113を採用。
低ジッタPLLを内部に持ち基準クロックに忠実な高精度クロックを内部で生成させ、精度の高いシグナルを形成しています。
またNFJオリジナルのクロックオシレータにより更なる高精度化を実現し、安定したデジタルオーディオレシーバー回路を構成。
PCM1794Aに最適なシグナルを設定・生成しDACのポテンシャルを最大限高めています。
■LM4562x3出力段オペアンプ構成
DAC ICからの出力信号を左右チャネル各1基の超低歪LM4562オペアンプによりI/V変換を行い、音質劣化のほぼ無い状態で後段のLM4562オペアンプによりシングルエンド化しています。
■4パラレルDC-DCコンバータICを採用した出力カップリングレス仕様
オペアンプ駆動用電源として、単電源による単純な分圧方式の回路ではなく、ICを使った正負電圧生成回路を構成することで精度の高い正負電源を生成。
これにより出力カップリングレス化が可能となり、高音質化を実現しています。
また、回路構成を余裕のあるドライブ力と低歪みを考慮したIC4パラレル設計とし、更なる高音質化を図っています。
■各IC独立給電設計
一般的には電圧別に定電圧レギュレーターを共通化してコストダウンを行っていますが、各IC毎にレギュレーターを独立させた独立給電設計としています。
これにより、消費電力の変化によって起こる電圧ドロップの影響を回避でき、各ICの動作を安定させることで高音質化を実現しています。
■高音質・高品質部品を惜しみなく投入
ドイツWIMA製及び西ドイツERO製のフィルムコンデンサ、アメリカDALE製Milスペック規格の金属皮膜抵抗器など、オーディオ専用高級パーツをおしみなく使用し、より上質で透き通るようなクリアで高解像度な音質を実現してます。
■大容量電源デカップリングコンデンサ
高周波・高リプル対応・低ESRコンデンサ 2200μF×2個搭載
DAC機器には似つかわしくない大容量コンデンサの採用ですが、安定した電源供給と電源によるノイズ成分を最大限除去することにより高音質化に大きく寄与しています。
■リレーによる無音時出力カット機構
ハイエンドオーディオ機に採用されている、無音時出力カット機構を装備。
入力信号の状態を監視し、無音部分のみリレーにて出力を停止する設計となっております。
※リレーの動作音がしますが、当機構の動作によるもので異常ではございません。
■EL液晶搭載
低消費電力で鮮明なEL液晶を搭載。
入力セレクト状態及びサンプリングレートを表示し、現在の動作状況が一目で確認できます。
■アルミ合金製のボディー
パネル表面処理をヘアライン加工する事により質感・重厚感を出し高級感を演出しています。
フロントパネルのボタンもアルミ合金の芯材からの削り出しで製造し小さいながらも高級な仕上がりとなっています。
■端子類を金メッキUSB端子・金メッキ同軸入力端子・金メッキRCA出力端子・高速転送対応オプティカル入力端子を採用
■電源ON/OFFや入力切替などのボタン操作はをMCUによるプログラム制御より最適な動作環境を保持しています。
【主要IC仕様】
■DAC IC:Texas Instruments製 Burr-Brown PCM1794A
SN比127dB ダイナミックレンジ最大132dB 歪み率0.0004%
■オーディオレシーバー IC (DIR):旭化成エレクトロニクス社製 AK4113
対応フォーマット:最大24bit/192kHz
■USBレシーバー IC (DDC):VIA社製 VT1728A
対応フォーマット:最大24bit/96kHz
■I/V変換部オペアンプ:Texas Instruments製 LM4562
超低歪オペアンプ 左右チャンネル独立設計
■差動変換部オペアンプ:Texas Instruments製 LM4562
【注意事項】※無音時に内部リレーが動作しますが、異常ではございません。
【推奨電源】

【製品仕様】
ブランド:
FX-AUDIO-
製品型番:
DAC-SQ5J
カラー:
ブラック
製品保証期間:
お買上げ日より6ヶ月間
デジタル入力:
【3系統】
USB TypeB端子 USB1.1/2.0対応 USBオーディオクラス1.0
光デジタル音声入力(角型)
同軸デジタル音声入力
アナログ出力:
ステレオRCA端子
対応フォーマット:
PCM [USB入力]最大24bit 96kHz / [光・同軸デジタル入力]最大24bit 192kHz
SN比:
109dB
ダイナミックレンジ:
110dB
全高調波歪:
0.004%以下(20Hz-20kHz)
チャンネルセパレーション:
99dB以上
DAC IC:
Texas Instruments製 Burr-Brown PCM1794A
USBレシーバー IC:
VIA社製 VT1728A (USB-DDC)
オーディオレシーバー IC:
旭化成エレクトロニクス社製 AK4113 (DIR)
対応OS:
Windows 10/ 8(8.1)&7/ Vista / XP / 2000/ MacOS X / 9.1以降
電 源:
DC12V 電源容量1A以上推奨 (ACアダプター別売)
電源コネクター:
外径5.5mm 内径2.1mm (センタープラス仕様)
付属品:
簡易説明書
サイズ:
高さ32mm×幅97mm×奥行き147mm(突起部を除く)
重量:
350g
※改良等の理由により、予告なく仕様およびデザインを変更する事があります。
