ルネサス オンチップデバッギングエミュレータ

ユーザシステムに実装されたルネサスマイコンが持つデバッグ機能を利用する「実チップでのリアルタイムデバッグ」が可能なモデルです。フラッシュプログラマとしても使用可能です。また、低価格で教育やホビー用途に導入しやすく、かつ、本格的な開発移行後にも対応可能な機能を有します。

E10A-USBエミュレータ(HS0005KCU01H)は、H-UDIインタフェース専用のオンチップデバッギングエミュレータです。

AUDトレース機能をサポートしていませんので、対象となるデバイスがAUD端子を持っていてもAUD端子に接続することはできません。AUDトレース機能対応のE10A-USB(HS0005KCU02H)より低価格ですので、AUDトレース機能を使用しない場合や、AUDトレース機能を持つデバイスを使用する予定のないお客様はこちらをご使用ください。

※H-UDI とは、JTAG(Joint Test Action Group)インタフェースと互換性のあるインタ フェース仕様です。

※AUD とは、Advanced User Debugger の略です。機種によってはサポートしていない製品があります。

【特長】

● コストパフォーマンスに優れたオンチップデバッキングエミュレータ

E10A-USB本体は、H-UDI機能(*)を持つ全てのマイコン共通で使用できます。

本体サイズは、97mm×65mm×22mmと非常に小型です。

* : H- UDI(User Debugging Interface)はルネサスエレクトロニクス株式会社のオンチップデバッガの仕様です。

端子インタフェースはJTAG(Joint Test Action Group)準拠しており、エミュレータの実行制御系をサポート

しています。

● リアルタイムエミュレーション

CPUの最高動作周波数でのリアルタイムエミュレーションができます。

● 優れた操作性を実現

High-performance Embedded Workshopの使用により、マウスなどのポインティングデバイスを用いて、

ユーザプログラムのデバッグが可能です。

また、High- performance Embedded Workshopを使用して、ロードモジュールファイルを高速にダウンロード

できます。また、コンパイラパッケージと一緒にインストールすればビルド環境とデバッグ環境を統一できます。

● 充実したデバッグ機能

ブレーク、トレース機能の充実によりデバッグ効率が向上します。

ブレークポイント、およびブレーク条件を専用のウィンドウで設定したり、トレース情報をウィンドウに表示できま

す。さらに、豊富なコマンドライン機能を備えています。

● 製品形態でのユーザシステムのデバッグ

ユーザシステム完成時の製品形態に近い状態でユーザシステムのデバッグを行うことができます。

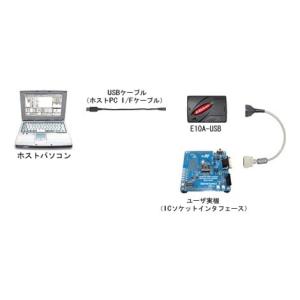

● USBインタフェースを使ったデバッグ環境

PCインタフェースはUSBバスパワードですので、外部電源が不要です。

また、ノートPC、デスクトップPC両方で使用することが可能です。

【製品パッケージ内容】

● E10A-USB本体(H-UDIインターフェースのみ対応)

● 14ピンケーブル(H-UDI端子との接続に使用)

● USBケーブル(1.5ｍ)

● E10A-USBエミュレータソフトウェア

- 統合開発環境 High-performance Embedded Workshop

- 1デバイスグループの使用ライセンス(全デバイスグループから選択可)

【ターゲットデバイス】

● SuperH RISC engineファミリ(*1)

● H8SXファミリ(*1*2)

● H8Sファミリ(*1*2)(H8S/Tinyシリーズを除く)

*1 : H-UDI機能を所有しているデバイスのみ。

*2 : AUDトレース使用不可。
