ZED-X20P RTKシステム開発用ボード　X20PX1 - ショッピング・ショップ | 通販検索

[仕様]

受信周波数

GPS L1C/A/L2C/L5 Galileo E1-B/C/E5a/E6 Beidou B1I/B1C/B2a/B3I QZSS L1C/A/L2C/L5 NavIC L5-SPS

感度

Cold start:-148dBm Hot start:-158dBm Tracking&Nav:-167dBm

測位レート

RTK:最大25Hz

位置精度

RTK測位：0.006m + 1ppm x 基線長 単独測位：1.2m

コネクタ

アンテナ：SMAメス USB:Type-C,マイクロB

アンテナ用電源出力

最大電流：70mA 電圧3.0〜3.3V 短絡・オープン検出機能有り

基板用電源入力

電圧：5V 必要電流：ZED-X20P用80mA＋アンテナ用10〜50mA

動作温度

-40℃〜85℃

寸法

50mm x 34mm

重さ

13グラム

ZED-X20Pバージョン

ZED-X20P-00B

メーカー

（株）ジオセンス

[資料]

使用説明書

ZED-X20P の設定方法

ZED-X20P RTK開発用ボードの試作

ZED-X20Pテストレポート

ZED-X20Pテストレポートその２（新FW HPG2.10に関して）

回路図

ZED-X20Pデータシート

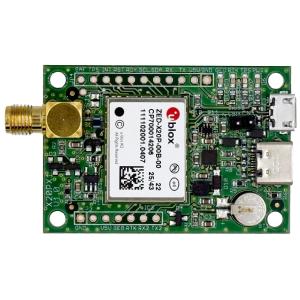

u-bloxのGNSS受信モジュールZED-X20Pを搭載したRTK-GNSS測位システムの開発用ボードで、単独でRTK-GNSS受信機として利用できます。

USBでパソコンに接続し、u-bloxのアプリu-center2をインストールすれば、RTK-GNSS測位ができ、数ｃｍの精度で位置座標を取得できます。

ファームウェアをHPG2.1に更新すると、GLONASSの受信、NEO-D9Cを使ったCLAS測位、ムービングベース測位が可能になります。
