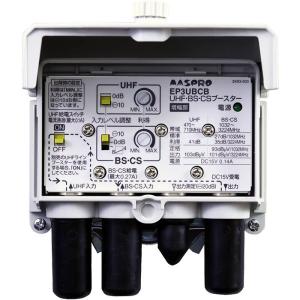

UHF・BS・CSブースター 4K・8K対応 EP3UBCB マスプロ UBCBW45SS相当品 - ショッピング・ショップ | 通販検索

テレビブースター

●CIN:-,-22dB以下

●VSWR:3以下,2.5以下

●入・出力インピーダンス:75Ω(F型端子)

●出力測定端子結合量:-20dB

●電源:DC15V,0.14A(BS・110°CSアンテナ4W給電時:0.41A,BS・110°CSアンテナ4W給電時:0.51A)

●使用温度範囲:-20〜+50℃

●外観寸法:87(H)×113(W)×54(D)mm

●質量(重量):約320ｇ

【仕様】

電源部

●伝送周波数帯域:10〜3224MHz

●入力電圧:AC100V 50・60Hz

●消費電力:4.2W／8.9VA(BS・110°CSアンテナ4W給電時:9.1W／17.2VA,UHF給電0.1A、BS・110°CSアンテナ4W給電時:10W／19.5VA)

●出力電圧(電流):DC15V(最大0.57A)

●入・出力インピーダンス:75Ω(F型端子)

●挿入損失:2dB以下

●VSWR:2以下

●使用温度範囲:-10〜+40℃

●外観寸法:56(H)×105(W)×34(D)mm

●質量(寸法):約175ｇ

増幅部

●伝送周波数帯域:470〜710MHz(UHFch.13〜52),1032〜3224MHz(BS・CS)

●利得:41dB(38〜44dB),27dB(24〜30dB)／1032MHz,35dB(32〜38dB)／3224MHz

●入力レベル調整0、-10dB,0、-10dB、-8dBチルト

●利得調整範囲:0〜-10dB以上(連続可変)

●雑音指数:3dB以下,8dB以下

●実用入力レベル:43〜59dBμV(69dBμV※),48〜63dBμV(73dBμV※)※入力レベル調整スイッチを「-10dB」にしたときの、最大の実用入力レベルです。

●定格出力レベル:103dBμV(9波),93dBμV／1032MHz(50波),101dBμV／3224MHz(50波)

●相互変調(IM2):-,-31dB以下

●相互変調(IM3):-68dB以下,-61dB以下
