前世代と比較して最大 20 倍のパフォーマンス
NVIDIA A100 GPU [80GB]
2021年に、NVIDIA Ampere(アンペア)アーキテクチャ採用のNVIDIA A100 Tensor Core GPU [80GB版] がリリースされました。
NVIDIA A100 GPU は、コアアーキテクチャに多くの改良を加え、前世代(NVIDIA V100)と比較して最大 20 倍のパフォーマンスを発揮し、新しいスパース性機能を使うことにより、そこからさらに2倍の高速化を実現しました。
単精度・倍精度演算性能の両方を兼ね備えており、GPUメモリ 80GBと大容量のため、ディープラーニング、データサイエンス、シミュレーション、HPC(ハイパフォーマンスコンピューティング)など、大規模な計算において、最大のパフォーマンスを発揮します!
NVIDIA A100 Tensor Core GPU
nvidia-a100-sxm

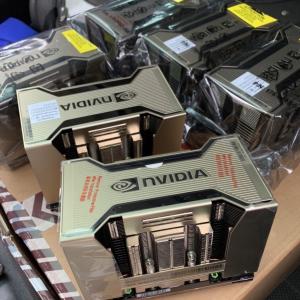

NVIDIA Ampere アーキテクチャ A100 [SXM]
NVIDIA Ampere GPU アーキテクチャをベースにした NVIDIA A100 Tensor Core GPUは、80GBの大容量メモリを搭載しています。
NVLink で2基のNVIDIA A100 GPUを接続することにより、160GBという広大なGPUメモリ空間の実現と、高速なGPU間通信が可能です。
新しい第 3 世代 NVLink と PCIe Gen 4 により、マルチ GPU システム構成を高速化します。
また、高帯域幅の HBM2 メモリ、より大容量かつ高速のキャッシュを採用し、さらに多くの CUDA コアと Tensor コアにデータを送り込むことができます。
NVIDIA Ampere アーキテクチャは、レイテンシを短縮し、AI や HPCソフトウェアの複雑さを軽減しながら、プログラミングを容易にします。
NVIDIA A100 GPU は、大規模で複雑なワークロードだけでなく、多数の小規模なワークロードも効率的に高速化できるように設計されています。
A100 GPU は、予測不可能なワークロードの需要に対応できるデータセンターの構築を可能にすると同時に、きめ細かなワークロードのプロビジョニング、GPU 利用率の上、TCOの削減を実現します。
